DHE-0612/7/FV-N24DC

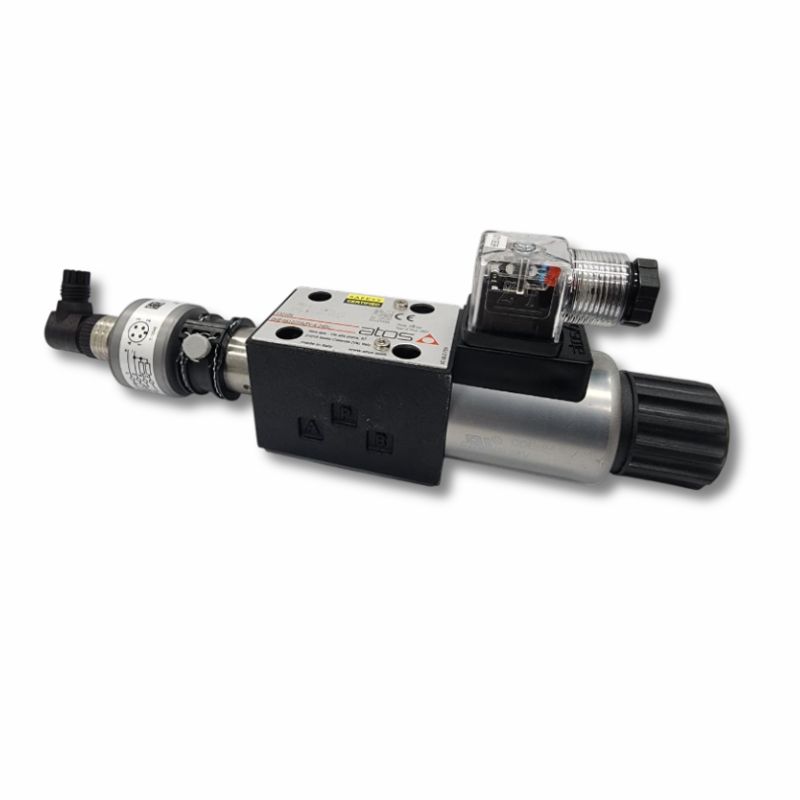

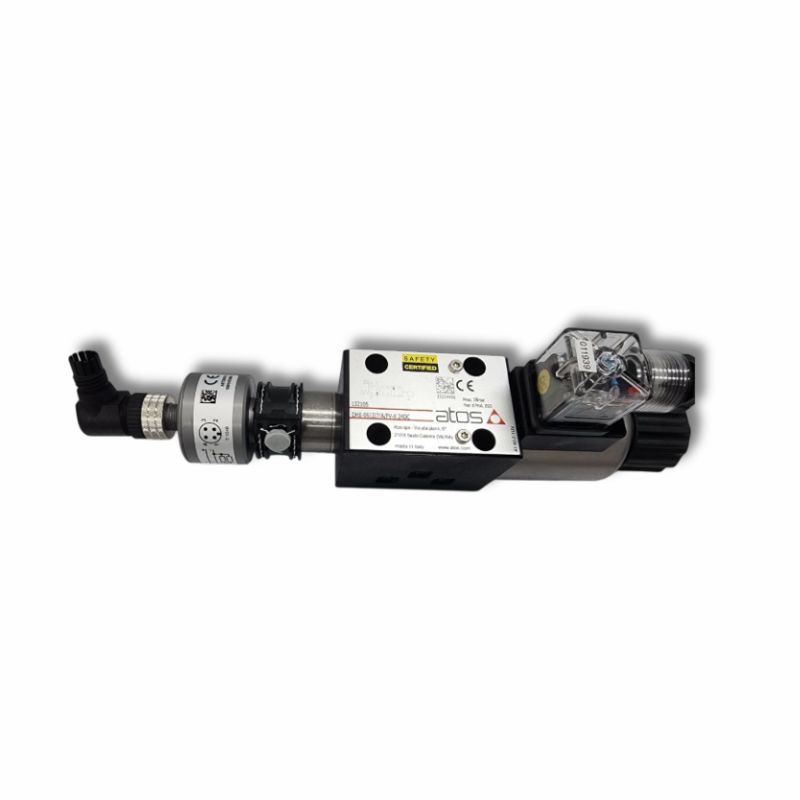

A Válvula Monitorada DHE-0612/7/FV-N24DC é uma válvula de segurança (NR-12) com monitoramento de posição do carretel, com selo CE e certificado TUV.
Descrição
Válvula Monitorada DHE-0612/7/FV-N24DC
A Válvula Monitorada DHE-0612/7/FV-N24DC é uma válvula de segurança (NR-12) com monitoramento de posição do carretel, com selo CE e certificado TUV. Possui sensor modelo FV com duplo contato (NC e NA). Diretamente operada, conforme Machine Directive 2006/42/EC.

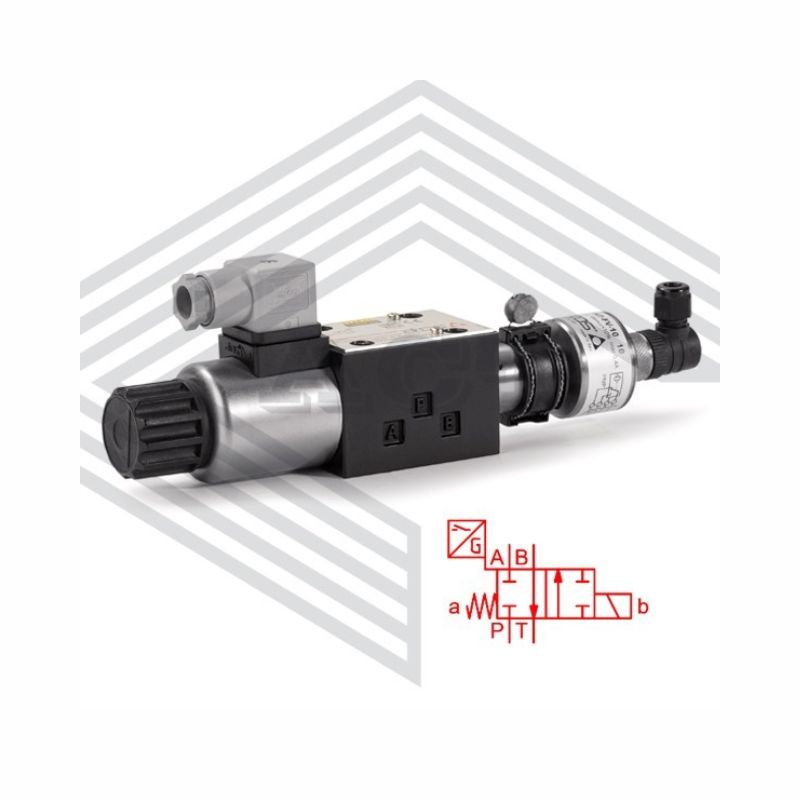

Em sua posição de descanso com a bobina desenergizada, P e A estão fechados e B e T estão conectados. Quando a solenoide é energizada, P e A estão conectados e T e B estão fechados, com monitoramento do spool da válvula em suas respectivas posições de funcionamento.
Características:
Sensor: Indutivo de duplo contato (FV);
Diretamente operada;
Superfície de montagem ISO 4401:205 – 4401-03-02-0-05;
Eletricamente acionada;
Atua com vazões de até 80 litros por minuto;
Trabalha com pressões de até 315 bar nas linhas “A”, “B” e “P” e 120 bar na linha “T”;
Bobinas intercambiáveis para corrente contínua ou alternada (DC ou AC);
Recomendado para a faixa de viscosidade: 10 mm²/s até 500 mm²/s;
Max. frequência de comutação: 15.000 / h;
Materiais de vedação: NBR;
Tolerância de tensão: ± 10%;
Potência nominal: 30W (12V / 2,5A) resp. 33W (24V / 1,33A);
Tempo de comutação: Tempo de ligação (bobina): 30 ms até 50 ms;
Tempo de desligamento (mola): 15 ms até 25 ms;
Ligação eléctrica: conforme a norma DIN 43650;
Classificação IP: IP 65 a EN 60529; DIN 40050 (com o conector corretamente instalado);
Ciclo de trabalho: 100%;
100% compatível com os principais fabricantes.
