Mini Unidade Hidráulica

A Mini Central Hidráulica ACT opera com pressão máxima de 350 Bar, com reservatórios de 4, 8, 12 ou 20 litros (polietileno ou metálico).
SKU: act-171 Categorias: ,

Descrição

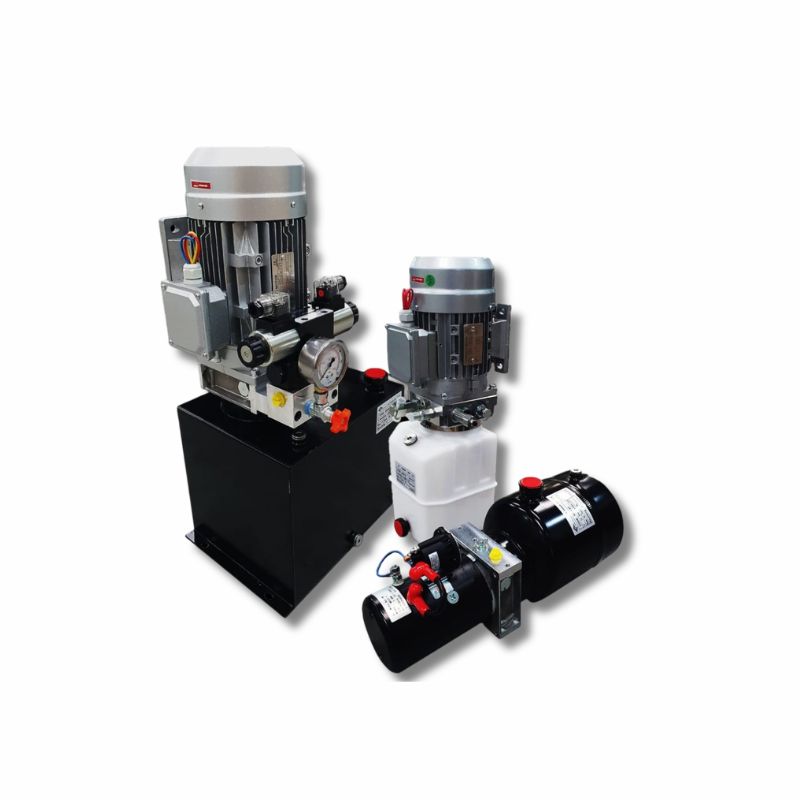

Mini Unidade Hidráulica (Unidade Hidráulica Compacta)

A Mini Central Hidráulica ACT opera com pressão máxima de 210 Bar (padrão) a 350 Bar (opcional), estando disponíveis com reservatórios de polietileno com capacidade 4, 8  e 12 litros (padrão) e metálico com capacidade de 4, 8, 12 e 20 litros.

As Mini Centrais possuem vazões de 1,2 até 14 L/min e possuem sistema modular de comando ou cartucho, construção compacta, além de múltiplas possibilidades de aplicações. Dentre suas vantagens está a grande variedade de módulos intercambiáveis, facilidade de manutenção, baixo custo, alto desempenho, qualidade, segurança e confiabilidade.

Aplicações: mesa elevadora, filtro prensa, plataforma elevatória, desbobinadeira, serra, empilhadeira, mesa pantográfica, guilhotina, máquina operatriz, além de dispositivos especiais.

Como solicitar:

Dados técnicos:
Volume do reservatório: 4, 8, 12 e 20 litros – Opção de Reservatório metálico e plástico;
Fluido: Óleo mineral conforme norma DIN51524 (2º Parte);
Faixa de viscosidade: 10 até 300mm2/s;
Filtro de ar e preenchimento: 40micra (vazão de até 14 litros por minuto);
Filtro de sucção: 150 micra;

Motor elétrico FC/DIN:
1. Motor corrente alternada: Trifásico 220/380/440V – 60Hz (Motores de 1 a 5CV);
2. Motor corrente contínua: 12VDC (1.600 Watts) ou 24VDC (2.200 Watts);

Potência (CV): De 1 a 5 CV;
Grau de proteção: IP55 – Padrão (consultar nossa Engenharia para requisitos superiores);
Pressão máxima (bar): Até 250 bar;
Faixa de temperatura (°C): de -15 até 80ºC (para temperaturas superiores, consultar nossa Engenharia);
Conexões: a ser configurada pelo cliente (projeto personalizado);
Peso aproximado: de 10 a 55kg (sem fluído no reservatório).



Diagrama esquemático da Mini Central:

Esquemas hidráulicos “comuns”:

Multi-direcionais:

Acessibilidade:

Dupla ação:

Simples ação:

Disponibilizam energia hidráulica com dimensões reduzidas.
