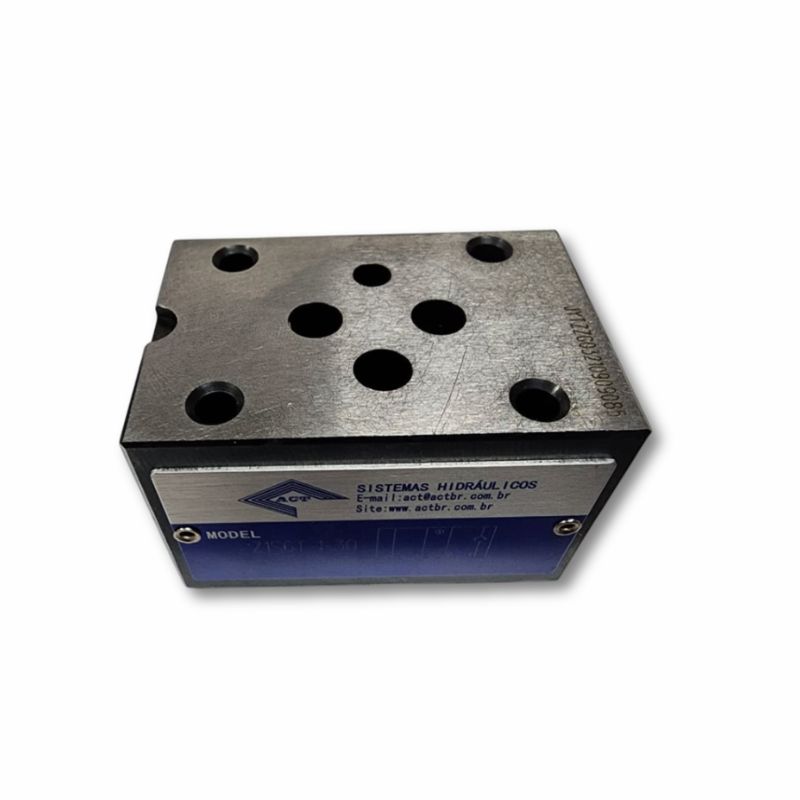

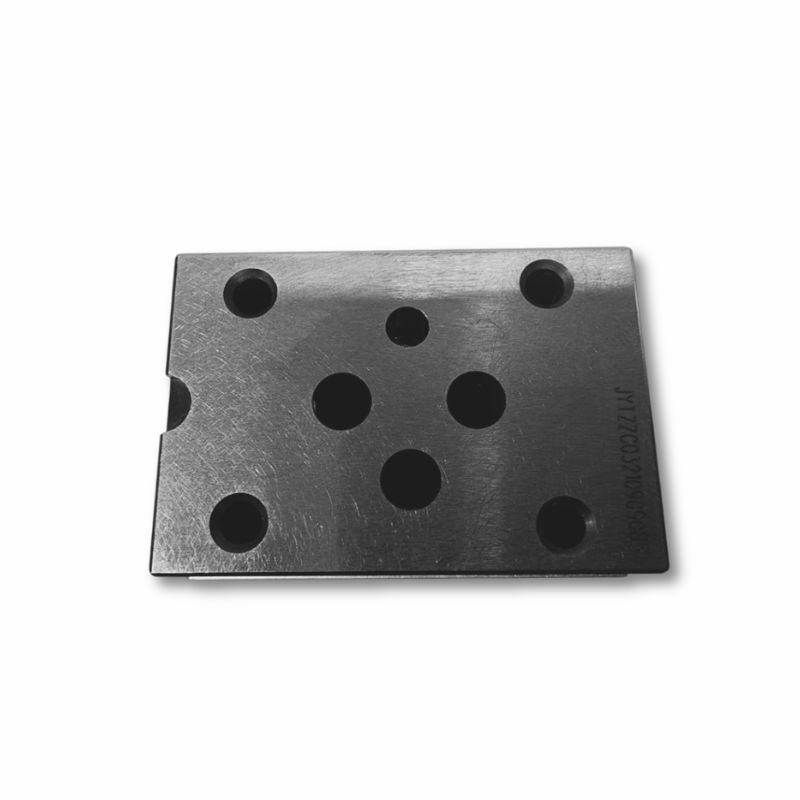

Válvula Modular Retenção Pilotada Z2S6-1-6X
A válvula de retenção tipo Z2S6-1-6X/ é uma válvula de retenção com desbloqueio na forma de placa intermediária (modular tipo “sanduiche”).
Descrição
Válvula de Retenção Pilotada z2s6-1-6x
A válvula de retenção tipo Z2S6-1-6X/ é uma válvula de retenção com desbloqueio na forma de placa intermediária (modular tipo “sanduiche”).
Ela destina-se ao bloqueio sem vazamentos de uma ou duas conexões hidráulicas no circuito, mesmo em caso de longas paradas. No sentido de A1 para A2 ou de B1 para B2 a vazão é livre, no sentido inverso a vazão é bloqueada.
Se a vazão ocorre no sentido de A1 para A2 ou de B1 para B2, aciona-se o piloto e, com isto, o piloto se desloca para a direita ou para a esquerda e abre o cone da sua estrutura, permitindo assim o fluido passar de B2 para B1 ou de A2 para A1.
Características:
Tamanho: TN6;
Superfície de montagem: ISO 4401 e CETOP-RD 121 H;
Atua com vazões de até 60 litros por minuto;
Trabalha com pressões de até 315 bar;
Recomendada para a faixa de viscosidade: 10 mm²/s até 500 mm²/s;
Materiais de vedação: NBR;
100% compatível com os principais fabricantes;
Pressão mínima para abertura da mola: 1,5 bar;
Peso: 0,8 kg;
Relação de área: A1/A2 = 1/3;
Classe de pureza conforme código ISO: Grau de contaminação máximo admissível do fluido hidráulico conforme ISO 4406 (C) classe 20/18/153)
Retenção pilotada em: A e B.
Válvulas Modulares | ||||
---|---|---|---|---|
ATOS | BOSCH | ACT | VICKERS | |
HR | 003 | - | Z1S6C1-2X | DGMDC-3-Y-AK |
004 | - | Z1S6D1-2X | DGMDC-3-Y-BK | |
011 | 0 811 004 106 | Z1S6P1-3X | DGMDC-3-Y-PK | |
016 | 0 811 004 107 | Z1S6T1-3X | DGMDC-3-Y-TK | |
012 | 0 811 024 105 | Z2S6-1-6X | DGMPC-3-ABK-BAK | |
013 | 1 811 024 103 | Z2S6A-1-6X | DGMPC-3-ABK | |
014 | 2 811 024 104 | Z2S6B-1-6X | DGMPC-3-BAK | |
KR | 003 | - | Z1S10C1-3X | DGMDC-5-Y-AK |
004 | - | Z1S10D1-3X | DGMDC-5-Y-BK | |
011 | 0 811 000 025 | Z1S10P1-3X | DGMDC-5-Y-PK | |
016 | 0 811 000 026 | Z1S10T1-3X | DGMDC-5-Y-TK | |
012 | 0 811 020 027 | Z2S10-1-3X | DGMPC-5-ABK-BAK | |
013 | 0 811 020 025 | Z2S10A-1-3X | DGMPC-5-ABK | |
014 | 0 811 020 026 | Z2S10B-1-3X | DGMPC-5-BAK | |
JPR | 212 | 0 811 021 051 | Z2S161-5X | DGMPC-7-ABK-BAK |
213 | - | Z2S16A1-5X | DGMPC-7-ABK | |
214 | - | Z2S16B1-5X | DGMPC-7-BAK | |
JPR | 312 | 0 811 021 055 | Z2S22-1-5X | - |
313 | - | Z2S22A1-5X | - | |
314 | - | Z2S22B1-5X | - |
