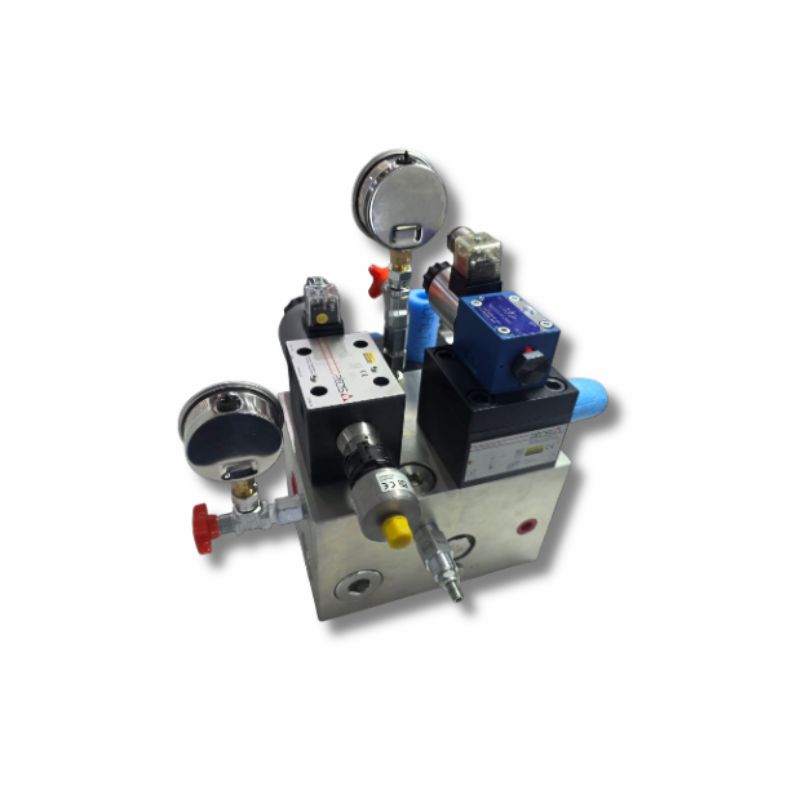

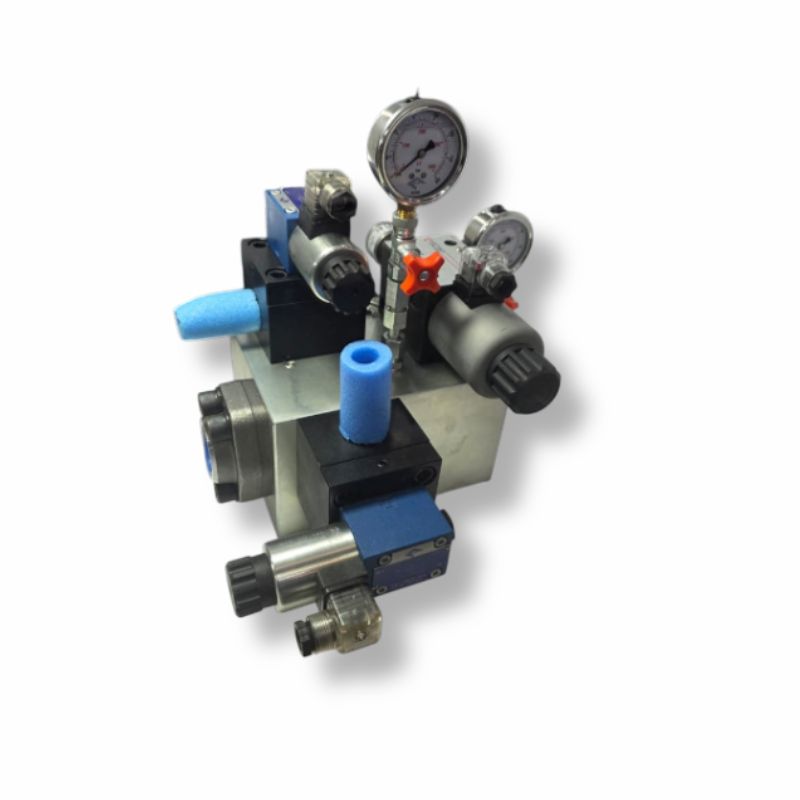

Alta Performance e Segurança para Prensas Pesadas e Injetoras
Quando o desafio é conciliar alta vazão com os rigorosos requisitos da NR-12, o Bloco de Segurança Hidráulico TN25 Categoria 4 da ACT Sistemas Hidráulicos é a solução técnica definitiva. Diferente dos modelos menores, o TN25 utiliza elementos lógicos monitorados (cartuchos), permitindo o controle de grandes volumes de óleo com mínima perda de carga e máxima velocidade de resposta.
Este bloco é o coração de sistemas de segurança em prensas de grande tonelagem, injetoras e máquinas de grande porte, onde a falha de um componente não é uma opção.
Diferenciais do Bloco TN25 com Elementos Lógicos
• Tecnologia de Elementos Lógicos (Cartridges): Em vez de válvulas direcionais de carretel, o TN25 utiliza elementos lógicos monitorados Atos LIFI/LIDA. Essa arquitetura permite vazões muito superiores e maior durabilidade em ciclos rápidos.
• Monitoramento de Posição do Obturador: Cada elemento lógico possui um sensor indutivo de proximidade que monitora a posição real do obturador (poppet). Isso garante que o CLP de segurança saiba exatamente se a linha foi interceptada.
• Segurança Categoria 4 (Redundância Total): Projetado para garantir que a falha de um elemento lógico ou da válvula piloto não comprometa a parada segura da máquina.
• Válvula de Ventagem: O controle de pressão do bloco também é realizado por uma válvula monitorada, criando uma malha dupla de segurança.
• Construção Robusta em Ferro Fundido: Bloco manifold usinado em barra de ferro fundido de alta resistência (139,7mm x 165,1mm), suportando pressões de até 315 bar.
Especificações Técnicas (Modelo TN25)
| Parâmetro Técnico | Especificação Detalhada |
|---|---|
| Válvula de Ventagem | Atos DKE-1631/2/FV-N24DC (Monitorada) |
| Elementos Lógicos | Atos LIFI-25433/NC (Monitorados) |
| Válvula de Alívio Principal | DBDH20-K-10/315 (Alta Vazão) |
| Vazão Nominal | Projetado para sistemas de alta capacidade (Consultar projeto) |
| Pressão Máxima | 315 bar (4568 PSI) |
| Tensão de Comando | 24V DC |
| Conexões de Pórticos | P, T, X2 (G 1") e X1 (G 3/4") |
| Certificações | CE, TÜV, SIL 2/3, PL e |
Funcionamento e Lógica de Segurança (NR-12)
A lógica do TN25 é baseada no monitoramento cruzado entre a válvula piloto e os elementos lógicos de potência:
1. Estado de Repouso (Segurança): Os elementos lógicos permanecem fechados, bloqueando a passagem de óleo para o cilindro. Os sensores confirmam a posição “fechada”.
2. Comando de Avanço: A válvula piloto direciona o óleo para dreno, abrindo assim os elementos lógicos. O sistema monitora o tempo de resposta e a abertura sincronizada.
3. Monitoramento de Falha: Se um dos elementos lógicos falhar em fechar (devido a contaminação ou quebra de mola), o sensor enviará um sinal de erro ao CLP de segurança, que impedirá o próximo ciclo e desativará o grupo moto-bomba.
Certificações e Conformidade
• NR-12 (Brasil): Adequação plena para prensas, dobradeiras e máquinas de grande porte.
• ISO 13849 (PL e): Nível de performance máximo para sistemas de comando.
• IEC 61508 (SIL 2 / SIL 3): Certificação de integridade funcional para componentes eletrônicos e hidráulicos.
• Diretiva de Máquinas 2006/42/EC: Padrão internacional de segurança.
Aplicações Recomendadas
O modelo TN25 é a escolha ideal para:
• Prensas de Grande Tonelagem (Automotivas, metalúrgicas);
• Injetoras de Plástico e Alumínio de grande porte;
• Máquinas de Compactação de Resíduos;
• Sistemas de Forjamento e Estamparia Pesada.
Solicite um Dimensionamento para o Bloco TN25
Sistemas de alta vazão exigem precisão no dimensionamento. Nossa equipe de engenharia está pronta para analisar seu circuito hidráulico e fornecer a solução completa em conformidade com a NR-12
