Máxima Proteção para Prensas, Dobradeiras e Similares (Tamanho TN10)

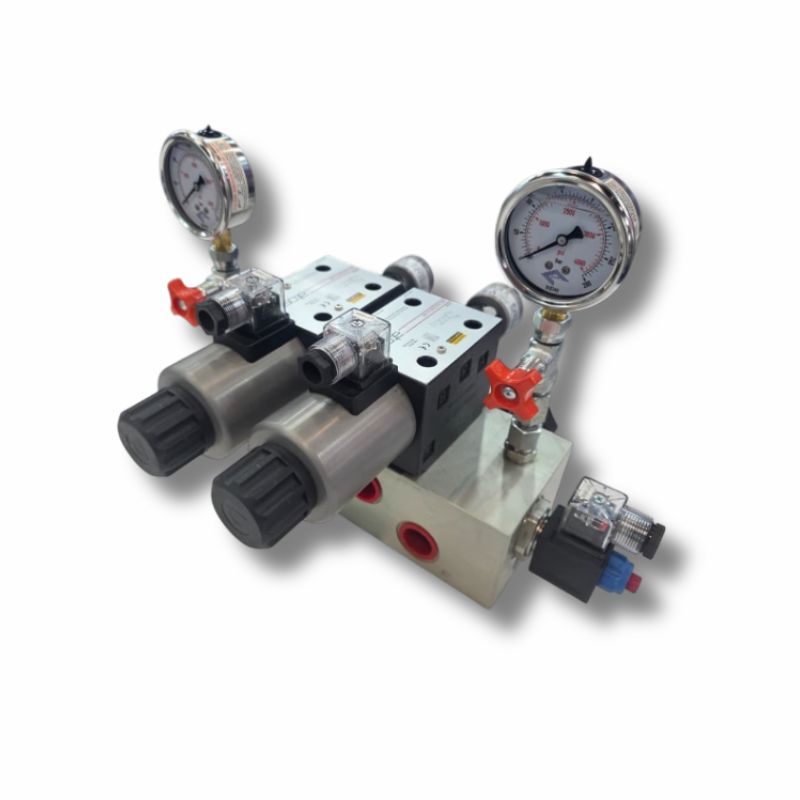

Para operações industriais de maior porte que exigem alta vazão sem comprometer a segurança, o Bloco de Segurança Hidráulico TN10 Categoria 4 da ACT Sistemas Hidráulicos é a solução definitiva. Projetado para atender rigorosamente à NR-12, este bloco manifold oferece redundância e monitoramento de falhas para máquinas de conformação pesadas.
O modelo TN10 é o “irmão maior” do consagrado TN6, mantendo a mesma lógica de segurança Categoria 4, mas com capacidade ampliada para sistemas que demandam maior vazão de óleo e respostas rápidas em prensas de porte maior.
Diferenciais do Bloco TN10 ACT• Alta Capacidade de Vazão: Enquanto o modelo menor atende sistemas leves, o TN10 utiliza válvulas Atos DKE que suportam vazões de até 150 L/min, ideal para cilindros de maior diâmetro, associado a uma maior vazão de óleo.
• Segurança Categoria 4 (Redundância Ativa): O sistema é projetado para que uma falha única não comprometa a função de segurança. Através de válvulas monitoradas eletronicamente, o bloco detecta qualquer anomalia e impede o reinício do ciclo perigoso.
• Componentes Atos Certificados: Equipado com tecnologia Atos que possui certificações SIL 2/3 e PL e, garantindo aceitação em auditorias internacionais e inspeções do Ministério do Trabalho.
• Construção em Ferro Fundido Nodular FE-45012: Bloco manifold usinado em barra de ferro fundido de alta resistência, garantindo estabilidade dimensional e estanqueidade sob pressões de até 315 bar.
Especificações Técnicas (Modelo TN10)
| Parâmetro Técnico | Especificação Detalhada |
|---|---|
| Válvula Direcional Principal | Atos DKE-1612/7/A/FV-N24DC (Monitorada) |
| Válvula de Alívio Principal | DBDH10-K-10/315 (Ajuste até 315 bar) |
| Válvula Cartucho Elétrica | LSV6-16-2NCP-M-2H (Normalmente Fechada) |
| Vazão Máxima | Até 150 L/min (Válvula Direcional) |
| Pressão Máxima | 315 bar (4568 PSI) |
| Tensão de Comando | 24V DC |
| Conexões de Pórticos | X1, X2, X3 (G 3/4") e T (G 1") |
| Massa do Conjunto | Aprox. 40,2 kg |
Funcionamento e Lógica de Segurança (NR-12)
O Bloco TN10 segue o mesmo Diagrama de Passos de alta confiabilidade, validado por sensores indutivos de posição (y1 e y2):
1. Martelo Parado: Segurança ativa com bloqueio total de fluxo.
2. Avanço Rápido: Movimentação monitorada com feedback dos sensores.
3. Prensagem: Aplicação de força com controle de pressão pela válvula DBDH10.
4. Descompressão: Alívio gradual para proteger vedações e estrutura.
5. Retorno do Martelo: Retorno seguro para nova operação.
Monitoramento de Falhas: O CLP de segurança compara o sinal enviado às solenoides com o sinal de retorno dos sensores indutivos. Qualquer atraso ou falha no retorno da válvula para a posição neutra resulta no travamento imediato do sistema.
Certificações e Normas Atendidas
• NR-12 (Brasil): Atendimento pleno aos requisitos de segurança para prensas e similares.
• ISO 13849 (PL e): Nível máximo de performance de segurança.
• IEC 61508 (SIL 2 / SIL 3): Certificação de integridade funcional global.
• Diretiva de Máquinas 2006/42/EC: Padrão europeu de segurança industrial.
Aplicações Recomendadas
O tamanho TN10 é especialmente indicado para:
• Prensas Hidráulicas de Grande Porte (Corte, dobra e repuxo);
• Dobradeiras de Alta Capacidade;
• Guilhotinas Industriais Pesadas;
• Injetoras de Plástico e Fundição.
Solicite um Orçamento para o Bloco TN10
Garanta a segurança e a produtividade da sua planta com o Bloco de Segurança TN10 Categoria 4.
Nossa equipe de engenharia está à disposição para fornecer o desenho técnico e auxiliar na integração do sistema.
